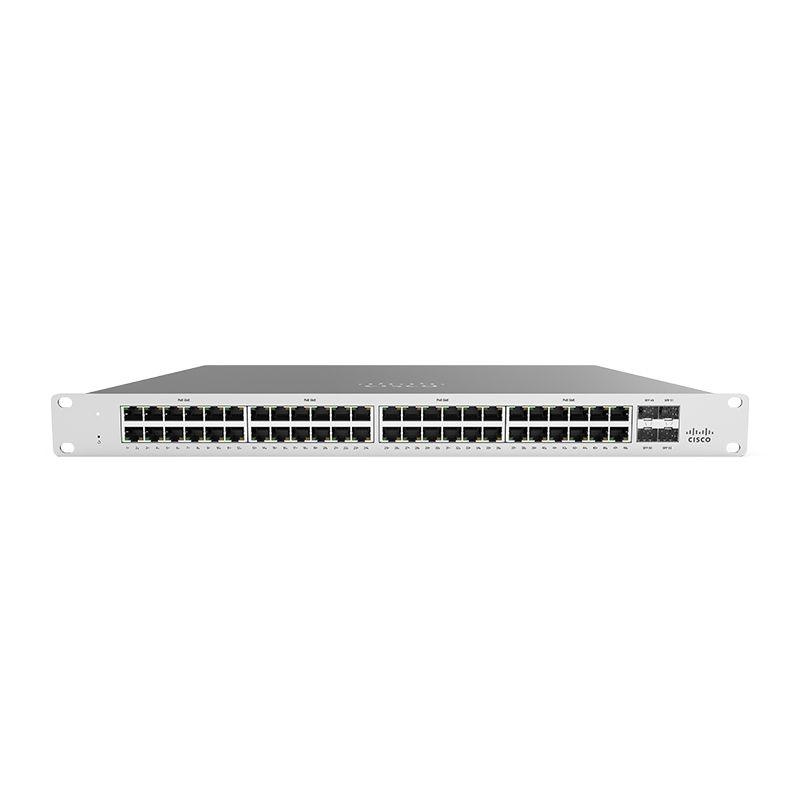

(MỚI ) CISCO MERAKI MS120-48LP-HW MS120-48LP 1G L2 Được quản lý trên nền tảng đám mây 48x GigE 370W PoEcông tắc mạng
Tổng quan
Cisco Meraki MS120
Với 5 model khác nhau, có khả năng cung cấp công suất lên tới 740W trên nhiều mật độ cổng khác nhau, bao gồm cả các đường truyền hỗ trợ SFP, MS120 dòng đã hoàn toàn sẵn sàng để hỗ trợ triển khai cơ sở hạ tầng không dây trong tương lai trên nhiều loại khác nhau môi trường.
Thông số kỹ thuật MS120-48LP-HW
Thông số kỹ thuật MS120-48LP-HW | |
Giao diện | • 48 x 10/100/1000BASE-T Ethernet RJ45 với chức năng tự động đàm phán và phát hiện chéo (tự động MDIX chéo) • 4 x 1GbE SFP liên kết lên • Cổng quản lý RJ45 |
104Gbps | |
Tỷ lệ chuyển tiếp | 77,38 mpps |
Nguồn PoE+ khả dụng | 370W |
Công suất nhàn rỗi/tải đầy đủ | 37 / 477 Tây |
Cấu hình nguồn điện | Nội bộ cố định |
Bao gồm những gì | 1 x Bộ vít gắn giá đỡ |
Kích thước | 1,72” x 17,32” x 13,38” (4,40 x 44 x 34cm) |
Cân nặng | 12,70 pound (5.70kg) |
Sự quản lý | • Được quản lý thông qua Web với nền tảng quản lý đám mây Meraki • Tích hợp với Meraki Wireless và danh mục đầy đủ các sản phẩm và giải pháp CNTT • Cung cấp từ xa không cần chạm (không cần dàn dựng) • Virtual Stacking hỗ trợ hàng ngàn • Thống kê chi tiết về lịch sử sử dụng theo từng cổng và từng khách hàng • DHCP, máy khách và dấu vân tay tên máy chủ • Hỗ trợ SNMPd và SYSLOG để tích hợp với các giải pháp quản lý mạng khác • Nâng cấp chương trình cơ sở tự động với kiểm soát lịch trình
|
Lớp 3 | • Chuyển tiếp DHCP |
Chẩn đoán từ xa | • Cảnh báo qua email, tin nhắn SMS và thông báo đẩy trên thiết bị di động • Kiểm tra cáp và phát hiện lỗi liên kết với cảnh báo • Chụp gói tin từ xa trực tiếp • Khám phá mạng lưới và cấu trúc mạng tương tác và động • Nhật ký thay đổi sự kiện và cấu hình kết hợp với tìm kiếm tức thời |
Quyền lực | • Nguồn điện đầu vào: 100 - 240 VAC, 47-63 Hz • Công suất tiêu thụ: 8 - 908W |
Lắp ráp | • Có thể lắp trên giá 1U với phần cứng lắp giá đi kèm • Có sẵn tùy chọn lắp phía trước 2 trụ • Có thể gắn trên máy tính để bàn với chân đế đi kèm |
Mạng Ethernet | • Chất lượng dịch vụ 802.1p, 8 hàng đợi (có 6 hàng đợi có thể cấu hình để ánh xạ DSCP-to-CoS) • Hỗ trợ VLAN và trunking 802.1Q cho tối đa 4.094 VLAN • Giao thức cây mở rộng nhanh 802.1w, 802.1D (RSTP, STP) • Kiểm soát bão phát sóng • Giao thức khám phá lớp liên kết 802.1ab (LLDP) và Giao thức khám phá Cisco (CDP) • Tổng hợp liên kết 802.3ad với tối đa 8 cổng cho mỗi tổng hợp, Tổng hợp đa khung gầm được hỗ trợ trên xếp chồng • Phản chiếu cổng • IGMP snooping để lọc đa hướng • Các mục chuyển tiếp MAC: 32K |
Môi trường | • Nhiệt độ hoạt động: 0°C đến 45°C • Độ ẩm: 5 đến 95% không ngưng tụ • MS120-48 có tính năng hoạt động không cần quạt |
Quy định | • CSA-US (Hoa Kỳ, Canada) • FCC (Hoa Kỳ) • IC (Canada) • CE (Châu Âu) • RCM (Úc/New Zealand) • RoHS |
Bảo vệ | • Xác thực hai yếu tố tích hợp để quản lý Bảng điều khiển • Kiểm soát truy cập dựa trên vai trò (RBAC) với kiểm soát thiết bị và cấu hình chi tiết • Thực thi chính sách mật khẩu trên toàn công ty • Chuẩn IEEE 802.1X RADIUS và MAB, xác thực kết hợp và thử nghiệm máy chủ RADIUS • Xác thực đa miền/đa máy chủ/đa máy chủ • Bảo mật cổng: Sticky MAC, danh sách trắng MAC • DHCP snooping, phát hiện và chặn, Kiểm tra ARP động • Cải tiến STP: Bảo vệ BPDU, Bảo vệ gốc, Bảo vệ vòng lặp • ACL IPv4 và IPv6 |
Xếp hạng MTBF | 660,538 |
Đặc trưng
|
|
Cấu hình
Cấu hình ban đầu cơ bản của MS120 cũng đơn giản như bất kỳ mô hình MS nào khác
- Yêu cầu thiết bị cho một Tổ chức trên Bảng điều khiển Meraki
- Nếu Tổ chức Bảng điều khiển chưa tồn tại, Tạo một
- Thêm thiết bị vào Mạng Bảng điều khiển
- Nếu Mạng chưa tồn tại, Tạo một cái đầu tiên
- Kết nối vật lý thiết bị với mạng cục bộ
- Kết nối một trong các cổng RJ45 với cơ sở hạ tầng hiện có để cung cấp tạm thời liên kết lên
- Bật nguồn thiết bị và để nó kiểm tra vào Bảng điều khiển
- Nếu cần thiết, hãy cấu hình IP tĩnh thông qua cái Trang trạng thái cục bộ để cho phép nó giao tiếp với Meraki Dashboard.
- Cho phép thiết bị hoàn tất kiểm tra và thực hiện bất kỳ nâng cấp chương trình cơ sở ban đầu nào
- Hoàn tất cấu hình thiết bị từ Meraki Dashboard
Bối cảnh và so sánh
| MS120-8FP | MS120-24P | MS120-48FP | |
| 1GbE RJ45 | 8 | 24 | 48 |
| 1GbE SFP | 2 | 4 | 4 |
| Giao diện quản lý chuyên dụng | - | 1 | 1 |
| Tối đa | 20 Gbps | 56 Gbps | 104 Gbps |
| Có khả năng PoE/PoE+ | Có, 124W | Có, 370W | Có, 740W |
Phân tích kỹ thuật
Phân tích phần cứng
Các mô hình MS120-8
| MS120-8 | MS120-8LP | MS120-8FP | |
| 1GbE RJ45 | 8 | 8 | 8 |
| 1GbE SFP | 2 | 2 | 2 |
| Giao diện quản lý chuyên dụng | - | - | - |
Các mẫu MS120-24/48
| MS120-24 | MS120-24P | MS120-48 | MS120-48LP | MS120-48FP | |
| 1GbE RJ45 | 24 | 24 | 48 | 48 | 48 |
| 1GbE SFP | 4 | 4 | 4 | 4 | 4 |
| Giao diện quản lý chuyên dụng | 1 | 1 | 1 | 1 | 1 |
Thông lượng và khả năng
MS120-8 Mô hình
| MS120-8 | MS120-8LP | MS120-8FP | |
| Có khả năng PoE/PoE+ | - | Có, 67W | Có, 124W |
| 20 Gbps | 20Gbps | 20 Gbps | |
| Nguồn điện | Bên ngoài | Bên ngoài | Nội bộ cố định |
MS120-24/48 Mô hình
| MS120-24 | MS120-24P | MS120-48 | MS120-48LP | MS120-48FP | |
| Có khả năng PoE/PoE+ | - | Có, 370W | - | Có, 370W | Có, 740W |
| 56 Gbps | 56 Gbps | 104Gbps | 104Gbps | 104Gbps | |
| Nguồn điện | Nội bộ cố định | Nội bộ cố định | Nội bộ cố định | Nội bộ cố định | Nội bộ cố định |
Thuộc vật chất
Các mô hình MS120-8
| MS120-8 | MS120-8LP | MS120-8FP | |
| Kiểu gắn kết | - | - | Giá đỡ 1U |
| Kích thước (cao x rộng x sâu) | 1.1 x 8,74 x 6 inch (2,8x22 x 15cm) | 1,1 x 8,74 x 6 inch (2,8x22 x 15cm) | 1,75 x 9 x 8,58 inch (4,4 x 23 x 23cm) |
| Cân nặng | 2,36 pound (1,07 kg) | 2,76 pound (1,25 kg) | 3,42 pound (1,55 kg) |
| Tiêu thụ điện năng | 5 - 161W | 5 - 161W | 5 - 161W |
| Tải điện (không tải/tối đa) | 5 / 9 tuần | 7 / 88 T | 9 / 161 Tây |
| Nhiệt độ hoạt động | 32°F - 113 °F 0°C - 45°C | 32°F - 113 °F 0°C - 45°C | 32°F - 113 °F 0°C - 45°C |
| Độ ẩm | 5% đến 95% | 5% đến 95% | 5% đến 95% |
MS120-24/48 Mô hình
| MS120-24 | MS120-24P | MS120-48 | MS120-48LP | MS120-48FP | |
| Kiểu gắn kết | Giá đỡ 1U | Giá đỡ 1U | Giá đỡ 1U | Giá đỡ 1U | Giá đỡ 1U |
| Kích thước (cao x rộng x sâu) | 1,73 x 17,32 x 10 inch (4,4 x44 x25cm) | 1,73 x 17,32 x 10 inch (4,4 x44 x25cm) | 1,73 x 17,32 x 10 inch (4,4 x44 x25cm) | 1,73 x 17,32 x 13,4 inch (4,4 x44 x34cm) | 1,73 x 17,32 x 13,4 inch (4,4 x44 x34cm) |
| Cân nặng | 8,09 pound (3,67 kg) | 9,26 pound (4,20 kg) | 8,97 pound (4,06 kg) | 12,70 pound (5,70 kg) | 12,70 pound (5,70 kg) |
| Tiêu thụ điện năng | 8 - 908W | 8 - 908W | 8 - 908W | 8 - 908W | 8 - 908W |
| Tải điện (không tải/tối đa) | 8 / 18 tuần | 28 / 425W | 16 / 36 Tuần | 37 / 477 Tây | 37 / 908 Tây |
| Nhiệt độ hoạt động | 32°F - 113 °F 0°C - 45°C | 32°F - 113 °F 0°C - 45°C | 32°F - 113 °F 0°C - 45°C | 32°F - 113 °F 0°C - 45°C | 32°F - 113 °F 0°C - 45°C |
| Độ ẩm | 5% đến 95% | 5% đến 95% | 5% đến 95% | 5% đến 95% | 5% đến 95% |
Xử lý sự cố
Xử lý sự cố thường gặp
Thiết bị của tôi đã được kết nối với mạng nhưng không thể kiểm tra Meraki đám mây hoặc Hiển thị đèn LED màu cam liên tục.
Xác nhận rằng thiết bị được bật nguồn và có địa chỉ IP hợp lệ có thể truy cập Internet. Sử dụng Trang trạng thái cục bộ để biết thêm thông tin về trạng thái kết nối của thiết bị, chẳng hạn như thiết bị có thể kết nối thành công tới máy chủ Local Gateway, Internet và/hoặc Meraki Cloud hay không. Nếu cần, hãy liên hệ với Meraki Support để được hỗ trợ thêm.
Đèn LED trạng thái của tôi đang nhấp nháy màu TRẮNG
Đèn LED trạng thái TRẮNG nhấp nháy cho biết thiết bị đang kết nối với máy chủ Dashboard Cloud và đang thực hiện cập nhật chương trình cơ sở. Đôi khi, quá trình này có thể mất 20-45 phút hoặc lâu hơn để hoàn tất tùy thuộc vào phần cứng và các yếu tố khác.
Đèn LED trạng thái của tôi đang nhấp nháy MÀU CAM
Thiết bị không thể giao tiếp thành công với máy chủ Dashboard Cloud hoặc có thể có sự cố về phần cứng với thiết bị.Kiểm tra Trang trạng thái cục bộ của thiết bị để xác nhận trạng thái và liên hệ với bộ phận Hỗ trợ của Meraki để được khắc phục sự cố thêm.
Nhật ký sự kiện
Các thông báo Nhật ký sự kiện phổ biến nhất và ý nghĩa của chúng được liệt kê dưới đây.
Cổng STP thay đổi
Chỉ ra trạng thái STP của cảng đã thay đổi, liệt kê số cảng có liên quan, các trạng thái trước đó và mới. Thường đi kèm với một Sự kiện 'Thay đổi trạng thái cổng'.
Thay đổi trạng thái cổng
Chỉ ra trạng thái liên kết của cổng đã thay đổi, liệt kê số cổng có liên quan, cũ, và trạng thái mới. Luôn đi kèm với sự kiện 'Thay đổi cổng STP'.
SFP module được chèn/gỡ bỏ
Chỉ ra rằng một mô-đun SFP đã được lắp vào hoặc tháo ra, bao gồm thông tin mô-đun SFP cho đã chèn các sự kiện và luôn liệt kê số cổng có liên quan.
