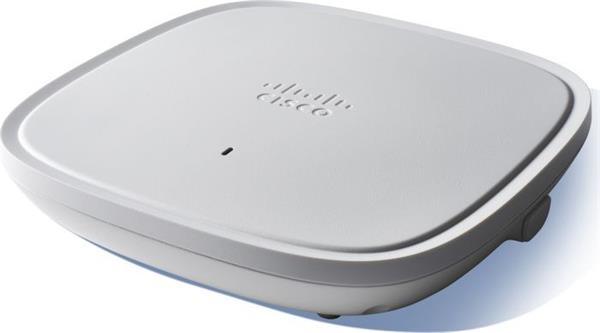

（<tc>新しい</tc> ) CISCO C9120AXI-S C9120AX 内蔵 802.11ax 4x4:4 MIMO、IOT、BT5、mGig、USB、RHL<tc>$</tc>

説明

Cisco Catalyst 9120AX アクセス ポイント、内部アンテナ、Wi-Fi 6、4x4:4 MIMO、S ドメイン

ソフトウェア

●   Cisco Unified Wireless Network ソフトウェア リリース 8.9.x 以降

●  シスコ IOS ®  XE ソフトウェア リリース 16.11 (AP デバイス パック付き) 以降

サポートされている無線LANコントローラ

●   Cisco Catalyst 9800 シリーズ ワイヤレス コントローラ

●   Cisco 3500、5520、8540 シリーズ ワイヤレス コントローラおよび Cisco 仮想ワイヤレス コントローラ

802.11n バージョン 2.0 (および関連) 機能

●   4つの空間ストリームを備えた4x4 MIMO

●  最大比合成 (MRC)

●   802.11n および 802.11a/g ビームフォーミング

●   20 MHz および 40 MHz チャネル

●   PHYデータレート最大890 Mbps（5 GHzで40 MHz、2.4 GHzで20 MHz）

●  パケット集約: A-MPDU (送受信)、A-MSDU (送受信)

●   802.11 動的周波数選択 (DFS)

●  巡回シフトダイバーシティ（CSD）のサポート

802.11ac

●   4つの空間ストリームを備えた4x4ダウンリンクMU-MIMO

●   MRC

●   802.11ac ビームフォーミング

●   20、40、80、160 MHz チャネル

●   PHYデータレート最大3.47Gbps（5GHzで160MHz）

●  パケット集約: A-MPDU (送受信)、A-MSDU (送受信)

●   802.11DFS

●   CSDサポート

802.11ax

●   4つの空間ストリームを備えた4x4ダウンリンクMU-MIMO

●  アップリンク/ダウンリンクOFDMA

●   TWT について

●   BSSカラーリング

●   MRC

●   802.11ax ビームフォーミング

●   20、40、80、160 MHz チャネル

●   PHYデータレート最大5.38 Gbps（5 GHzで160 MHz、2.4 GHzで20 MHz）

●  パケット集約: A-MPDU (送受信)、A-MSDU (送受信)

●   802.11 DFS

●   CSDサポート

統合アンテナ

フレキシブル無線（2.4GHzまたは5GHz）

●   2.4 GHz、ピークゲイン 4 dBi、内蔵アンテナ、方位角全方向性

●   5 GHz、ピークゲイン 5 dBi、内蔵アンテナ、方位角全方向性

専用5GHz無線

●   5GHz、ピークゲイン4dBi、内蔵アンテナ、方位角全方向性

外部アンテナ（販売済み） 別途

●   Cisco Catalyst 9120E アクセス ポイントは、最大 6 dBi (2.4 GHz および 5 GHz) のアンテナ ゲインでの使用が認定されています。

●   Cisco Catalyst 9120Pアクセスポイントは、AIR-ANT2513-P4M-N=アンテナを使用して最大13 dBi（2.4 GHzおよび5 GHz）のアンテナゲインでの使用が認定されています。

●  シスコは業界で最も幅広い選択肢を提供しています アンテナは、さまざまな展開シナリオに最適なカバレッジを提供します

●   1つのRP-TNCポートで自己識別アンテナ（SIA）をサポート

スマートアンテナコネクタ

●   9120E および 9120P のみで利用可能

●   DARTインターフェースを備えたコンパクトなマルチRFコネクタ

●   RP-TNCコネクタ付きアンテナを使用する場合は、AIR-CAB002-DART-R= 2フィートのスマートアンテナコネクタが必要です。

●  フレキシブル無線を第2の5GHz無線またはワイヤレスセキュリティ監視無線として実行する場合に必要なもの

インターフェース

●   1x 100、1000、2500 マルチギガビット イーサネット (RJ-45) – IEEE 802.3bz

●  管理コンソールポート (RJ-45)

●   USB 2.0 @ 3.75W (将来のソフトウェアで有効化)

指標

●  ステータス LED は、ブートローダーのステータス、アソシエーション ステータス、動作ステータス、ブートローダーの警告、およびブートローダーのエラーを表示します。

寸法（幅 x ら x  H)

●  アクセス ポイント (取り付けブラケットなし): C9120I: 8.5 x 8.5 x 1.7 インチ (21.6 x 21.6 x 4.3 cm)

入力電力要件

●   802.3at Power over Ethernet Plus (PoE+)、802.3bt Cisco Universal PoE (Cisco UPOE+、Cisco UPOE ® ）

●   Cisco パワー インジェクタ、AIR-PWRINJ6=

●   802.3af イーサネット

●   Cisco パワー インジェクタ、AIR-PWRINJ5= (注: このインジェクタは 802.3af のみをサポートします)

環境

シスコ Catalyst 9120AXI

●  非動作時（保管時）温度: -22° ～ 158°F（-30° ～ 70°C）

●  非動作時（保管時）高度テスト: 25˚C、15,000 フィート。

●  動作温度: 32° ～ 122°F (0° ～ 50°C)

●  動作湿度: 10% ～ 90% (結露なし)

●  動作高度テスト: 40˚C、9843 フィート。

システムメモリ

●   2048MBDRAM

●   1024 MB フラッシュ

利用可能な送信電力設定

2.4GHz帯

●   23dBm（200mW）

●   20dBm（100mW）

●   17dBm（50mW）

●   14dBm（25mW）

●   11dBm（12.5mW）

●   8dBm（6.25mW）

●   5dBm（3.13mW）

●   2dBm（1.56mW）

●   -1dBm（0.79mW）

●   -4dBm(0.39mW)

5GHz帯

●   26dBm（400mW）

●   23dBm（200mW）

●   20dBm（100mW）

●   17dBm（50mW）

●   14dBm（25mW）

●   11dBm（12.5mW）

●   8dBm（6.25mW）

●   5dBm（3.13mW）

●   2dBm（1.56mW）

●   -1dBm（0.79mW）

周波数帯域と20MHz動作チャネル

S（S規制ドメイン）：

● 2.412～2.472GHz、13チャネル
● 5.180～5.320GHz、8チャネル
● 5.500～5.700GHz、11チャネル
● 5.745～5.825GHz、5チャネル
