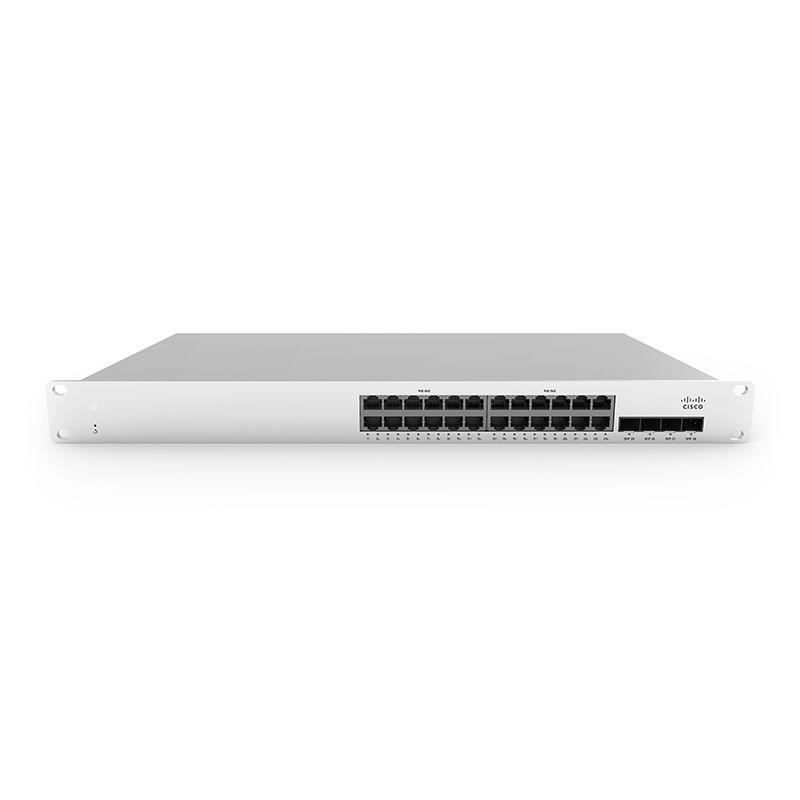

（全新行货 ) CISCO MERAKI MS225-24P-HW MS225-24P L2 堆叠云管理 24x GigE 370W PoE交换机
概述
思科 Meraki MS225 系列
MS225 有 5 种不同型号，能够通过各种端口密度（包括支持 SFP+ 的上行链路）提供高达 740W 的 PoE+ 功率 该线路已完全准备好支持未来各种环境中的无线基础设施部署。
MS225-24P-HW 规格
MS225-24P-HW 规格 | |
接口 | • 24 x 10/100/1000BASE-T 以太网 RJ45，具有自动协商和交叉检测（自动 MDIX 交叉）和 PoE • 4 个 SFP+ 10GbE 上行链路 • 2 个堆叠端口 • RJ45 管理端口 |
128 Gbps | |
堆叠带宽 | 80G（双接口） |
转发率 | 95.24mpps |
可用的 PoE+ 电源 | 370 瓦 |
空闲/满载功率 | 21 / 448 瓦 |
电源配置 | 固定内部 |
可选冗余电源 | 外部RPS |
包含的内容 | 1 x 安装螺丝套件 |
方面 | 1.72 x 19.08 x 9.84 英寸 （4.38 x 48.46 x 25 厘米） |
重量 | 8.18 磅（3.71公斤） |
管理 | • 使用 Meraki 云管理平台通过 Web 进行管理 • 与 Meraki Wireless 和完整的 IT 产品和解决方案组合集成 • 零接触远程配置（无需准备） • 详细的每个端口和每个客户端的历史使用情况统计数据 • DHCP、客户端和主机名指纹识别 • SNMPd 和 SYSLOG 支持与其他网络管理解决方案集成 • 通过调度控制自动固件升级
|
第 3 层 | • 静态路由 • DHCP 中继 |
远程诊断 | • 电子邮件、短信和移动推送通知提醒 • 电缆测试和链路故障检测并发出警报 • 实时远程数据包捕获 • 动态和交互式网络发现和拓扑 • 结合事件和配置变更日志并进行即时搜索 |
力量 | • 电源输入：100 - 240 VAC，47-63 Hz • 功耗：15 - 882W • RPS 接口：需要 RPS-2300 机箱 |
堆叠 | • 最多可堆叠 8 个 • 虚拟堆叠支持数千个 • 与 MS210 堆叠兼容 |
安装 | • 1U 机架安装，附带机架安装硬件 • 提供双柱前安装选项 • 附带支脚，可安装在桌面 |
以太网 | • 802.1p 服务质量，8 个队列（其中 6 个可配置为 DSCP 到 CoS 映射） • 802.1Q VLAN 和中继支持最多 4,094 个 VLAN • 802.1w、802.1D 快速生成树协议 (RSTP、STP) • 广播风暴控制 • 802.1ab 链路层发现协议 (LLDP) 和思科发现协议 (CDP) • 802.3ad 链路聚合，每个聚合最多有 8 个端口，支持堆叠多机箱聚合 • 端口镜像 • IGMP 监听，用于多播过滤 • MAC 转发条目：16K |
环境 | • 工作温度：-5°C 至 50°C • 湿度：5 至 95%（无凝结） • MS225-24 采用无风扇运行 |
监管 | • CSA-US（美国、加拿大） • FCC（美国） • IC（加拿大） • CE（欧洲） • RCM（澳大利亚/新西兰） • 有害物质限制指令 |
安全 | • 集成双因素身份验证，用于仪表板管理 • 基于角色的访问控制 (RBAC)，具有精细的设备和配置控制 • 公司范围内的密码策略实施 • IEEE 802。1X RADIUS 和 MAB、混合身份验证和 RADIUS 服务器测试 • 多域/多主机/多身份验证 • 端口安全：粘性 MAC、MAC 白名单 • DHCP 侦听、检测和阻止、动态 ARP 检查 • STP 增强功能：BPDU 防护、根防护、环路防护 • IPv4 和 IPv6 ACL |
MTBF 评级 | 391,648 |
特征
|
|
配置
MS225的基本初始配置 与任何其他 MS 模型一样简单
- 在 Meraki 仪表板上将设备申领给组织
- 如果仪表板组织尚不存在， 创建一个
- 将设备添加到仪表板网络
- 如果网络尚不存在， 首先创建一个
- 将设备物理连接到本地网络
- 将其中一个 RJ45 端口连接到现有基础设施，以提供临时 上行链路
- 打开设备电源并让其 签到仪表板
- 如果需要，可以通过以下方式配置静态 IP 这 本地状态页面 以允许它与 Meraki 仪表板通信。
- 允许设备完成 签到并执行任何初始固件升级
- 从 Meraki 仪表板完成设备配置
背景与比较
| MS210-24P | MS210-48FP | MS225-48FP | |
| 1GbE RJ45 | 24 | 四十八 | 四十八 |
| 10GbE SFP+ | - | - | 4 |
| 硬件堆栈端口 | 2 | 2 | 2 |
| 专用管理界面 | 1 | 1 | 1 |
| 冗余电源 | 外部 RPS（可选） | 外部 RPS（可选） | 外部 RPS（可选） |
| 支持 PoE/PoE+ | 是的，370W | 是的，740W | 是的，740W |
| 第 3 层路由 | 静态路由 | 静态路由 | 静态路由 |
| 最大堆叠带宽 | 80 Gbps | 80 千兆位 | 80 千兆位 |
| 最大限度 | 128 Gbps | 176 Gbps | 176 Gbps |
技术细节
硬件故障
| MS225-24 | MS225-24P | MS225-48 | MS225-48LP | MS225-48FP | |
| 1GbE RJ45 | 24 | 24 | 四十八 | 四十八 | 四十八 |
| 10GbE SFP+ | 4 | 4 | 4 | 4 | 4 |
| 硬件堆栈 港口 | 2 | 2 | 2 | 2 | 2 |
| 专职管理 界面 | 1 | 1 | 1 | 1 | 1 |
| 风扇运转 | 无风扇运行 | 固定内部 | 无风扇运行 | 固定内部 | 固定内部 |
| 电源 | 固定内部 | 固定内部 | 固定内部 | 固定内部 | 固定内部 |
| 冗余电源 | 外部 RPS*（可选） | 外部 RPS*（可选） | 外部 RPS*（可选） | 外部 RPS*（可选） | 外部 RPS*（可选） |
*RPS 接口：需要 RPS-2300 机箱
吞吐量和功能
| MS225-24 | MS225-24P | MS225-48 | MS225-48LP | MS225-48FP | |
| 支持 PoE/PoE+ | - | 是的，370W | - | 是的，370W | 是的，740W |
| 128 Gbps | 128 Gbps | 176 Gbps | 176 Gbps | 176 Gbps | |
| 第 3 层路由 | 静态路由 | 静态路由 | 静态路由 | 静态路由 | 静态路由 |
身体的
| MS225-24 | MS225-24P | MS225-48 | MS225-48LP | MS225-48FP | |
| 安装类型 | 1U 机架安装 | 1U 机架安装 | 1U 机架安装 | 1U 机架安装 | 1U 机架安装 |
| 方面 (高 x 宽 x 深) | 1.72 x 19 x 9.05 英寸 （4.38 x 48.46 x 23 厘米） | 1.72 x 19 x 9.05 英寸 （4.38 x 48.46 x 23 厘米） | 1.72 x 19 x 13.38 英寸 （4.38 x 48.46 x 34 厘米） | 1.72 x 19 x 13.38 英寸 （4.38 x 48.46 x 34 厘米） | 1.72 x 19 x 13.38 英寸 （4.38 x 48.46 x 34 厘米） |
| 重量 | 6.03 磅（2.73 千克） | 8.18 磅（3.71 千克） | 8.78 磅（3.98 千克） | 9.63 磅（4.37 千克） | 9.63 磅（4.37 千克） |
| 功耗 | 15 - 882瓦 | 15 - 882瓦 | 15 - 882瓦 | 15 - 882瓦 | 15 - 882瓦 |
| 功率负荷（空闲/最大） | 15 / 24 瓦 | 21 / 448 瓦 | 25 / 42 瓦 | 53 / 490 瓦 | 54 / 882 瓦 |
| 工作温度 | 23 °F - 122 °F -5 摄氏度至 50 摄氏度 | 23 °F - 122 °F -5 摄氏度至 50 摄氏度 | 23 °F - 122 °F -5 摄氏度至 50 摄氏度 | 23 °F - 122 °F -5 摄氏度至 50 摄氏度 | 23 °F - 122 °F -5 摄氏度至 50 摄氏度 |
| 湿度 | 5% 至 95% | 5% 至 95% | 5% 至 95% | 5% 至 95% | 5% 至 95% |
故障排除
常见故障排除
我的设备已连接到网络，但未登录 Meraki 云或 显示常亮的橙色 LED
确认设备已开机并具有可访问互联网的有效 IP 地址。使用本地状态页面获取有关设备连接状态的更多信息，例如设备是否能够成功访问本地网关、互联网和/或 Meraki Cloud 服务器。如有必要，请联系 Meraki 支持部门获取更多帮助。
我的状态 LED 闪烁白色
白色状态 LED 闪烁表示设备正在与 Dashboard Cloud 服务器通信并执行固件更新。根据硬件和其他因素，此过程有时可能需要 20-45 分钟或更长时间才能完成。
我的状态 LED 闪烁橙色
设备无法成功与 Dashboard Cloud 服务器通信，或者设备可能存在硬件问题。检查设备的本地状态页面以确认状态和 联系 Meraki 支持以进行进一步的故障排除。
事件日志
下面列出了最常见的事件日志消息及其含义。
端口STP 改变
表示STP状态 端口发生更改时，列出相关端口号、之前的状态和新状态。通常伴随 ‘端口状态改变’事件。
端口状态变化
表示端口的链路状态已发生改变，列出相关端口号、旧端口号、 和新状态。始终伴随“端口 STP 更改”事件。
小型单模光纤 模块插入/移除
指示已插入或移除 SFP 模块，包括以下 SFP 模块信息 插入的事件并始终列出相关的端口号。
