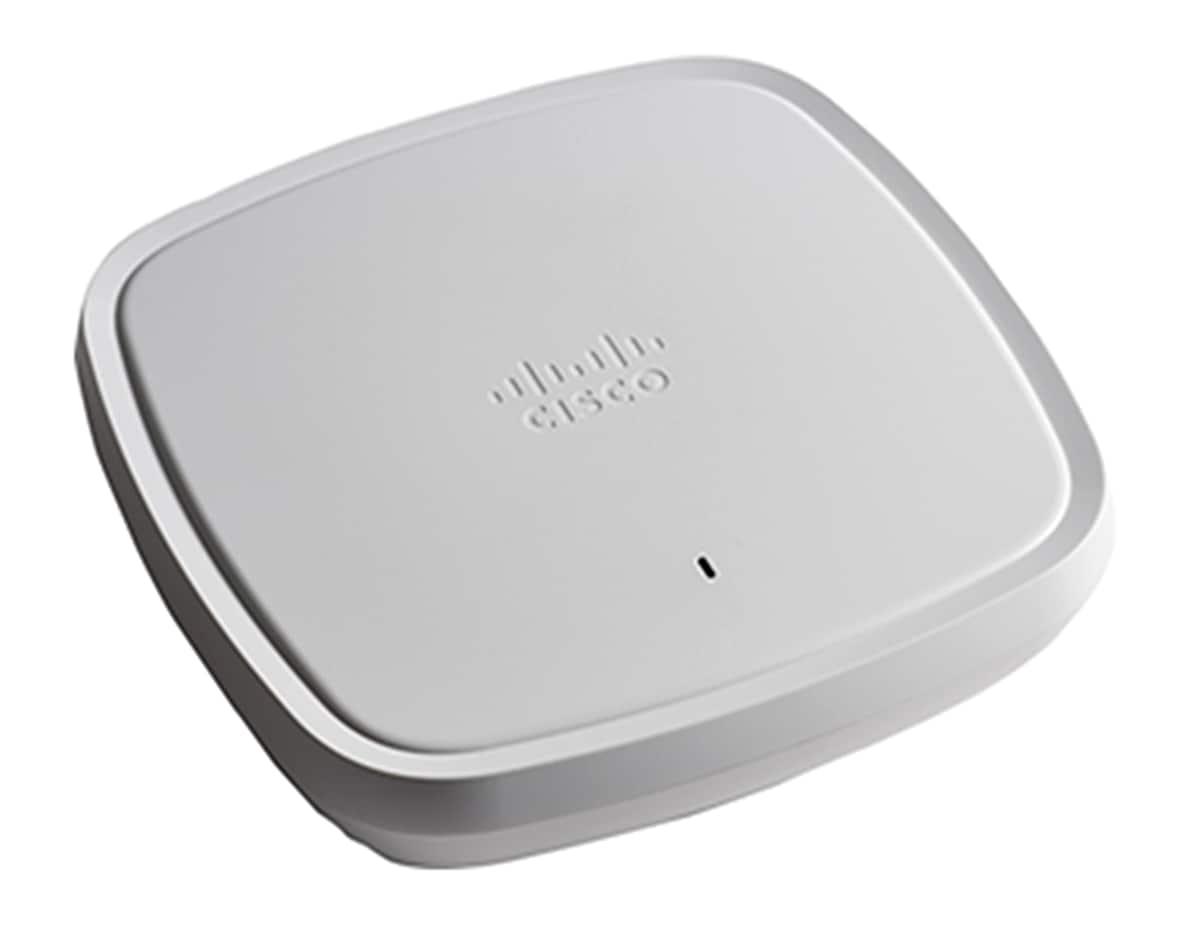

(<tc>새로운</tc> ) CISCO C9130AXI-S Catalyst 9130AX 시리즈<tc>$</tc>

C9130AXI-S  사양

소프트웨어

촉매 9130AXI

•  Cisco Unified Wireless Network 소프트웨어 릴리스 8.10.x 이상

•  시스코 IOS ^®  AP 장치 팩이 포함된 XE 소프트웨어 릴리스 16.12.1 이상

지원되는 무선 LAN 컨트롤러

•  Cisco Catalyst 9800 시리즈 무선 컨트롤러

•  Cisco 3504, 5520 및 8540 무선 컨트롤러 및 Cisco 가상 무선 컨트롤러

802.11n 버전 2.0(및 관련) 기능

•  4개의 공간 스트림을 갖춘 4x4 MIMO

•  최대 비율 결합(MRC)

•  802.11n 및 802.11a/g

•  20MHz 및 40MHz 채널

•  최대 1.5Gbps의 PHY 데이터 속도(5GHz에서 40MHz, 2.4GHz에서 20MHz)

•  패킷 집계: 집계 MAC 프로토콜 데이터 단위(A-MPDU)(송신 및 수신), 집계 MAC 서비스 데이터 단위(A-MSDU)(송신 및 수신)

•  802.11 동적 주파수 선택(DFS)

•  순환 교대 다양성(CSD) 지원

802.11ac

•  8개의 공간 스트림을 갖춘 8x8 다운링크 MU-MIMO

•  영어:

•  802.11ac 빔포밍

•  20, 40, 80, 160MHz 채널

•  최대 6.9Gbps(5GHz에서 160MHz)의 PHY 데이터 속도

•  패킷 집계: A-MPDU(송신 및 수신), A-MSDU(송신 및 수신)

•  802.11 네트워크

•  CSD 지원

•  WPA3 지원

802.11ax

•  8개의 공간 스트림을 갖춘 8x8 업링크/다운링크 MU-MIMO

•  업링크/다운링크 OFDMA

•  트위터

•  BSS 컬러링

•  영어:

•  802.11ax 빔포밍

•  20, 40, 80, 160MHz 채널

•  최대 10Gbps의 PHY 데이터 속도(5GHz에서 160MHz, 2.4GHz에서 20MHz)

•  패킷 집계: A-MPDU(송신 및 수신), A-MSDU(송신 및 수신)

•  802.11 네트워크

•  CSD 지원

•  WPA3 지원

통합 안테나

•  2.4GHz: 피크 이득 4dBi, 내부 안테나, 방위각 전방향

•  5GHz: 피크 이득 6dBi, 내부 안테나, 방위각 전방향

스마트 안테나 커넥터가 있는 외부 안테나

•  Cisco Catalyst 9130AXE 액세스 포인트는 최대 13dBi(2.4GHz 및 5GHz)의 안테나 이득을 사용하도록 인증되었습니다.

•  Cisco는 업계에서 가장 광범위한 안테나를 제공하여 다양한 배포 시나리오에 최적의 적용 범위를 제공합니다.

•  스마트 안테나 커넥터에서 SIA(자체 식별 안테나) 지원

•  스마트 안테나 커넥터는 8-DART 인터페이스를 갖춘 컴팩트한 멀티 RF 커넥터입니다.

•  RP-TNC 커넥터가 있는 안테나와 함께 사용하는 경우 AIR-CAB002-D8-R= 2-fppt 스마트 안테나 커넥터가 필요합니다.

•  AIR-ANT2513P4M-N= 안테나와 함께 사용하는 경우 AIR-CAB003-D8-N= 3피트 스마트 안테나 커넥터가 필요합니다.

인터페이스

•  1x 100, 1000, 2500, 5000 멀티기가비트 이더넷(RJ-45)  –  IEEE 802.3bz

•  관리 콘솔 포트(RJ-45)

•  4.5W의 USB 2.0(향후 소프트웨어를 통해 활성화)

지표

•  상태 LED는 부트로더 상태, 연결 상태, 작동 상태, 부트로더 경고 및 부트로더 오류를 나타냅니다.

치수(폭 x 길이 x 높이)

•  접근 지점(장착 브래킷 없음):

- C9130AXI: 8.9 x 8.9 x 1.88인치(22.6 x 22.6 x 4.8cm)

환경

시스코 카탈리스트 9130AXI

•  비작동(보관) 온도: -22 °  158까지 ° 화씨(-30 °  70까지 ° 기음)

•  비작동(보관) 고도 테스트: 25 ˚ C, 15,000피트(4600m)

•  작동 온도: 32 °  122까지 ° 0(에프) °  50까지 ° 기음)

•  작동 습도: 10% ~ 90% (비응축)

•  작동 고도 테스트: 40 ˚ C, 9843피트(3000m)

참고: 주변 작동 온도가 40을 초과하는 경우 ° C, 액세스 포인트는 5GHz 무선에서 8x8에서 4x4로 전환되고, 업링크 이더넷은 1기가비트 이더넷으로 다운그레이드됩니다. 그러나 USB 인터페이스는 계속 활성화됩니다.

시스템 메모리

•  2048MB 디램

•  1024MB 플래시

보증

제한된 평생 하드웨어 보증

사용 가능한 전송 전력 설정

2.4GHz (2.4GHz)

•  23dBm(200mW)

•  20dBm(100mW)

•  17dBm(50mW)

•  14dBm(25mW)

•  11dBm(12.5mW)

•  8dBm(6.25mW)

•  5dBm(3.13mW)

•  2dBm(1.56mW)

•  -1dBm(0.79mW)

•  -4dBm(0.39mW)

5GHz(5GHz)

•  26dBm(400mW)

•  23dBm(200mW)

•  20dBm(100mW)

•  17dBm(50mW)

•  14dBm(25mW)

•  11dBm(12.5mW)

•  8dBm(6.25mW)

•  5dBm(3.13mW)

•  2dBm(1.56mW)

•  -1dBm(0.79mW)

중복되지 않는 채널의 최대 수

2.4GHz (2.4GHz)

•  802.11b/g:

-  20MHz: 3

•  802.11n:

- 20MHz : 3

•  802.11ax:

- 20MHz : 3

5GHz(5GHz)

•  802.11a:

- 20MHz: 26 FCC, 16 EU

•  802.11n:

- 20MHz: 26 FCC, 16 EU

- 40MHz: 12 FCC, 7 EU

•  802.11ac/ax:

- 20MHz: 26 FCC, 16 EU

- 40MHz: 12 FCC, 7 EU

- 80MHz: 5 FCC, 3 EU

- 160MHz 2FCC, 1EU

참고: 이는 규제 도메인에 따라 다릅니다. 각 규제 도메인에 대한 구체적인 세부 정보는 제품 설명서를 참조하십시오.

준수 기준

•  안전:

- IEC 60950-1

표준: EN 60950-1

- UL 60950-1

- CAN/CSA-C22.2 번호 60950-1

한국어: 뉴질랜드 S60950.1

- UL 2043

- 3등급 장비

•  배출량:

- CISPR 32(2015년 개정)

- EN 55032(개정 2012/AC:2013)

- EN 55032(2015년 개정)

- EN61000-3-2(2014년 개정)

- EN61000-3-3 (2013년 개정)

- KN61000-3-2

- KN61000-3-3

- AS/NZS CISPR 32 클래스 B(2015년 개정)

- 47 CFR FCC 파트 15B

- ICES-003(2016년 6호 개정, B등급)

- CISPR 32 표준

- CNS (rev. 13438)

- KN-32

- QCVN 118:2018/BTTTT

•  면제:

- CISPR 24(2010년 개정)

- EN 55024 + AMD 1(2010년 개정)

- EN 55035:2017

- KN35

•  방출 및 면역:

- EN 301 489-1 (v2.1.1 2017-02)

- EN 301 489-17(v3.1.1 2017-02)

- QCVN (18:2014)

- QCVN 112:2017/BTTTT

- KN 489-1

- KN 489-17

- EN 60601-1-2:2015

- EN 61000-6-1:2007

•  라디오:

- EN 300 328(v2.1.1)

- EN 301 893(v2.1.1)

- AS/NZS 4268(2017년 개정)

- 47 CFR FCC 제15C부, 15.247, 15.407

- RSP-100

- RSS 생성

- RSS-247

- 중국 규정 SRRC

- LP0002 (2018.1.10 개정)

- 일본 33a급, 66급, 71급

•  RF 안전:

- EN 50385(2002년 8월 개정)

- 아르판사

- AS/NZS 2772(2016년 개정)

- EN 62209-1(2016년 개정)

- EN 62209-2(2010년 개정)

- 47 CFR Part 1.1310 및 2.1091

- RSS-102

•  IEEE 표준:

- IEEE 802.3

표준: IEEE 802.3ab

표준: IEEE 802.3af/at

- IEEE 802.11a/b/g/n/ac/ax

- IEEE 802.11h, 802.11d

•  보안:

- 802.11i, Wi-Fi 보호 액세스 2(WPA2), WPA3

- 802.1X

- 고급 암호화 표준(AES)

•  확장 가능한 인증 프로토콜(EAP) 유형:

- EAP-전송 계층 보안(TLS)

- EAP-터널링 TLS(TTLS) 또는 Microsoft 챌린지 핸드셰이크 인증 프로토콜(MSCHAP) v2

- 보호된 EAP(PEAP) v0 또는 EAP-MSCHAP v2

- 보안 터널링을 통한 EAP-FAST(EAP-Flexible Authentication)

- PEAP v1 또는 EAP-일반 토큰 카드(GTC)

- EAP-가입자 식별 모듈(SIM)
